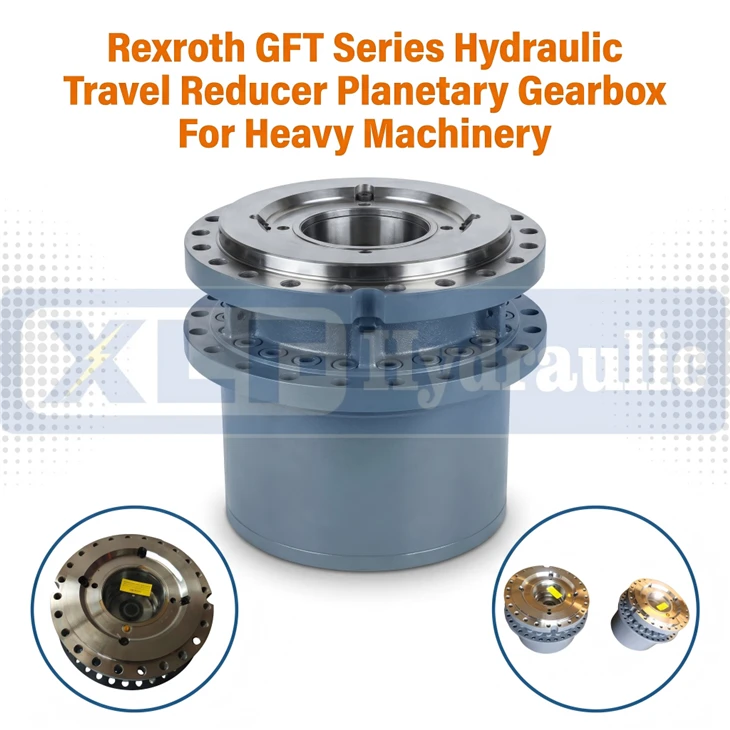

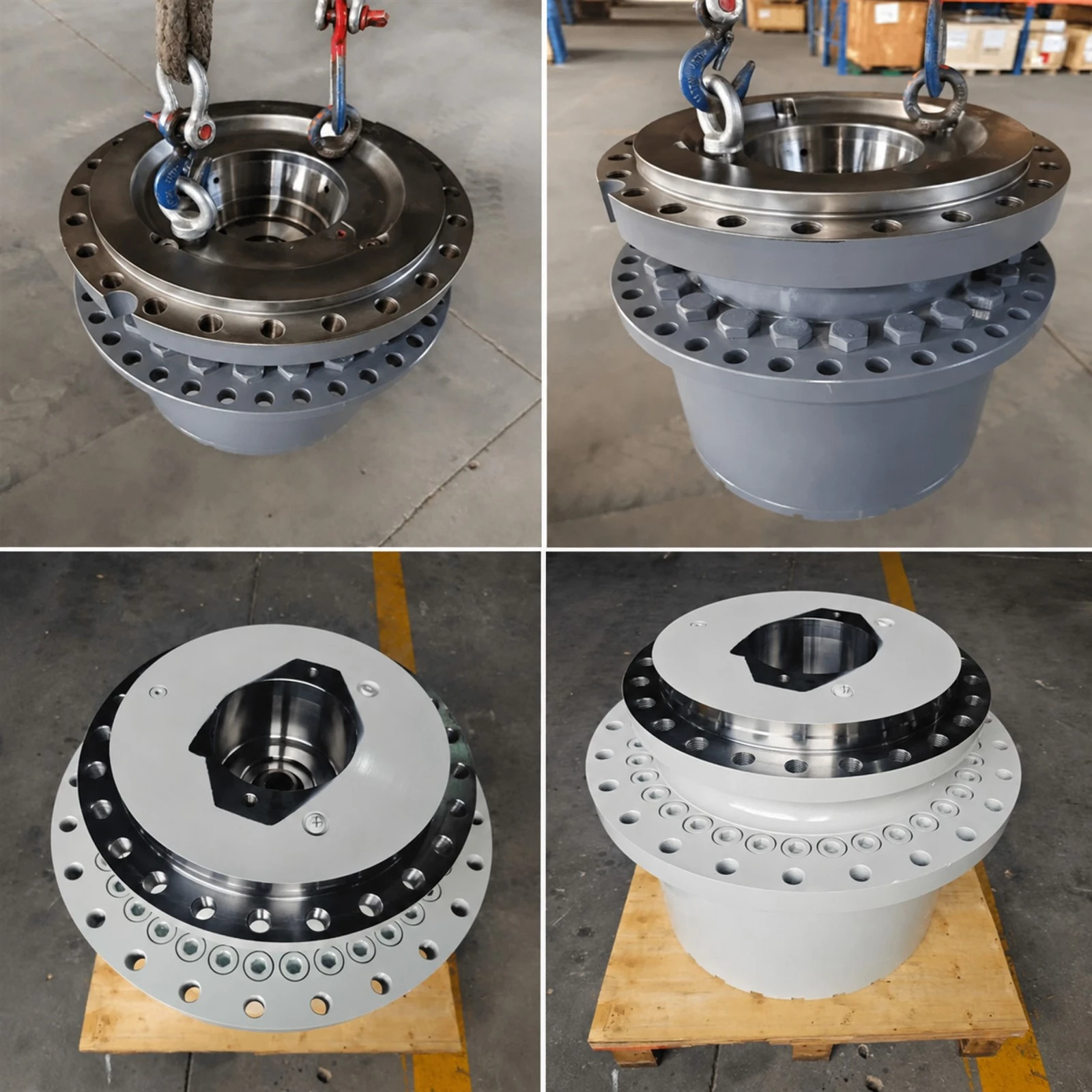

Гідравлічний планетарний редуктор ходу Rexroth серії GFT для важкої техніки

Компанія Wuhan Xinlaifu Hydraulic Equipment Co., Ltd. є одним із провідних виробників і постачальників гідравлічних планетарних редукторів rexroth gft серії для важкої техніки в Китаї. Маючи багатий досвід, ми щиро вітаємо вас, щоб придбати високоякісні індивідуальні продукти за конкурентоспроможною ціною на нашому заводі. Також доступна послуга OEM & ODM.

Тип	Планетарний редуктор серії GFT
Бренд	Гідравлічний XLF
Діапазон максимального вихідного моменту	9500–450000 Нм
Номінальний робочий тиск	35 МПа (350 бар)
Піковий тиск	Макс. 40 МПа (400 бар)
Монтажний фланець	Стандартний фланець SAE
Розмір порту	Стандартні порти SAE
Вбудовані-частини	Вбудоване стоянкове гальмо та ущільнення
Рекомендована олія	ISO VG 220 Промислова трансмісійна олива

Моделі GFT 0009T2, GFT 0013T2, GFT 0017 T2/T3, GFT 0050 T3, GFT 0080 T3, GFT 0220 T3/R3 і GFT 0330 T3/T4 — це гідравлічні планетарні редуктори для важких-навантажень із 2/3/4-ступінчастою трансмісією конструкції, що належать до серії GFT. Спеціальна конфігурація та виробниче кодування доступні для підтримки різноманітних варіантів специфікацій, включаючи різні ступені передач, передавальні числа, вихідні форми, налаштування стоянкового гальма та рішення ущільнень. Завдяки використанню технології високоточного планетарного приводу та високоякісних загартованих зубів шестерень, а також внутрішніх зубчастих кілець, які гарантують надійну роботу в умовах високого крутного моменту та жорстких навантажень, ці редуктори служать прямою заміною оригінальних редукторів OEM із повністю відповідними монтажними розмірами та параметрами інтерфейсу.

Серія GFT представляє преміальні високо-ефективні планетарні редуктори, що забезпечують стабільний високий-крутний момент у компактному-компактному корпусі. Підібрана гідравлічна система має стандартний робочий тиск 350 бар, повністю адаптуючись до тривалої-важкої-операції. Ці редуктори, які використовуються в суворих умовах експлуатації, включаючи відкритий-видобуток корисних копалин, підйом будівель, асфальтування доріг, бетонні роботи та сільськогосподарські роботи, виявляють чудову стійкість до навантажень і тривалу-експлуатаційну довговічність. Вони діють як основні компоненти гідравлічного приводу для важкої-машини, як-от екскаватори, гусеничні крани, дорожні катки, асфальтоукладальники, гірничодобувне обладнання, сільськогосподарська техніка та морські та офшорні підйомні установки. Розроблені зі стандартними жорсткими монтажними фланцями та шліцьовими з’єднаннями SAE, а також посиленою цілісною конструкцією корпусу, уся серія витримує часті сильні ударні навантаження та безперервну механічну вібрацію, ідеально відповідаючи важким умовам експлуатації різного мобільного та промислового гідравлічного обладнання.

Цей діапазон редукторів підтримує широкий спектр налаштованих конструкційних варіантів, включаючи індивідуальні ступені редуктора, спеціальні вихідні вали та шліцьові профілі, -створені для поєднання з різними типами гідравлічних двигунів і інтегрованих вузлів гідравлічної трансмісії. Спеціальні версії можуть бути сконструйовані для видалення звичайних проміжних з’єднувальних компонентів, уможливлюючи безпосереднє складання з відповідними системами гідравлічного приводу за допомогою спеціальних шліців та інтерфейсних конструкцій. Вони ідеально підходять для систем гідравлічного приводу з обмеженим простором для встановлення або для обладнання, яке використовує інтегровані модульні та легкі концепції дизайну, включаючи застосування електро-гідравлічного силового модуля в електрифікованих будівельних машинах.

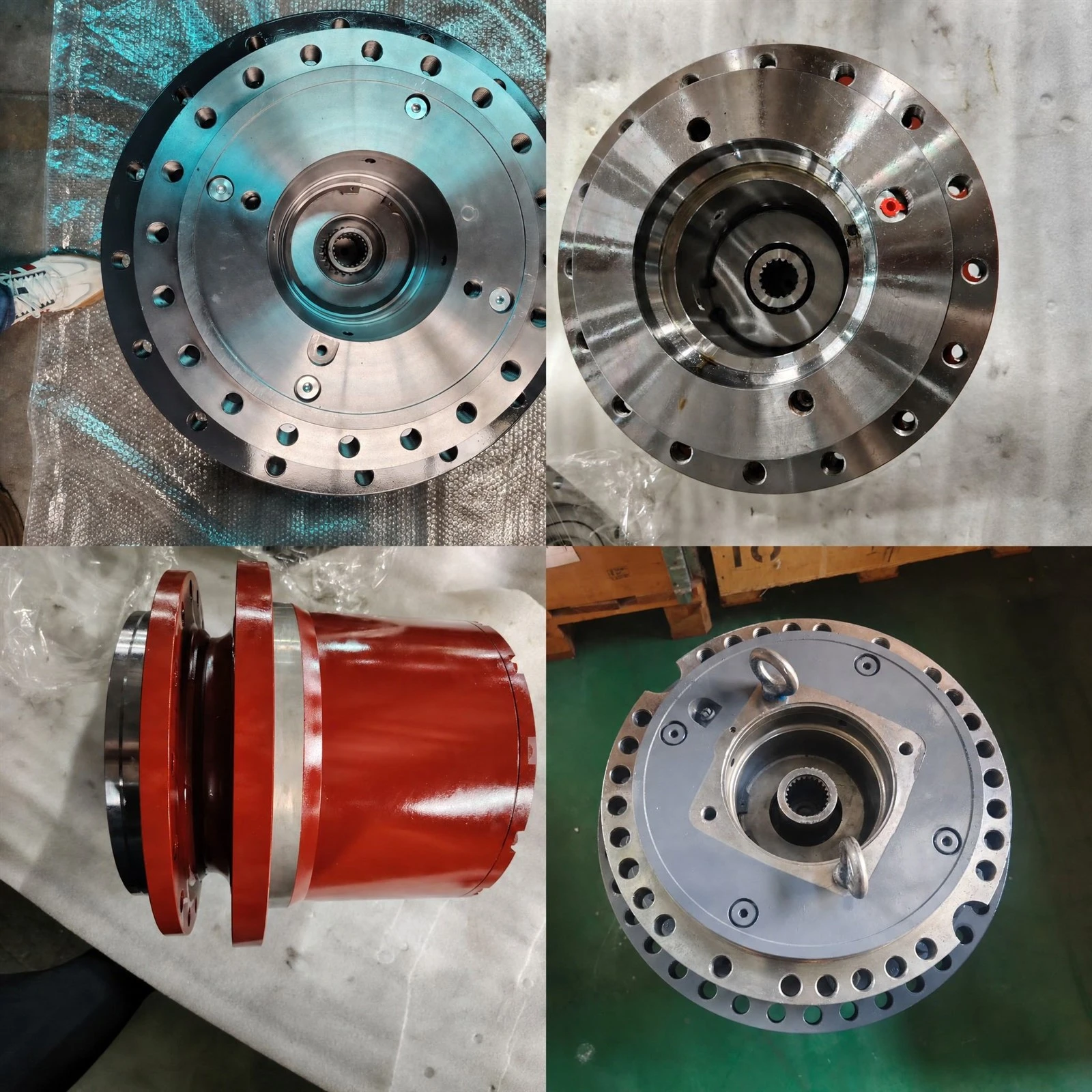

1. Інтегрована конструкція - Ідеальний вибір для інтегрованих систем приводу та електрифікованих систем

Планетарний гідравлічний редуктор серії GFT використовує оптимізовану інтегровану структуру, яка є спеціальною конфігурацією для інтегрованого приводу та електрифікованих гідравлічних систем:

Інтегрована сполучна структура: Застосовується спеціальна конструкція шліца та кінця валу. Зовнішні радіальні навантаження розподіляються відповідним вузлом гідравлічного двигуна на обладнанні користувача;Пряма інтеграція з гідравлічними двигунами та вузлами приводу: Редуктор можна монтувати безпосередньо-на фланець до різних гідравлічних двигунів із фіксованим/змінним робочим об’ємом без додаткових опорних підшипників або з’єднань, ідеально відповідаючи електро-гідравлічному силовому модулю;Компактні габаритні розміри: обтічна багато{0}}ступенева планетарна структура значно скорочує загальний розмір установки, що робить її особливо придатною для обладнання з надзвичайно обмеженим простором для встановлення;Легкий монтаж: Стандартні монтажні розміри SAE для важких-навантажень і багато-болтове фіксоване розташування фланців забезпечують безперебійне підключення до обладнання користувача та забезпечують чудову концентричність під час роботи. Крім того, модульна інтегрована конструкція підтримує тандемну установку кількох редукторів, що ще більше розширює гнучкість конфігурації системи.

2. Високопродуктивний планетарний гідравлічний редуктор серії GFT -

Серія GFT означає високопродуктивні-планетарні гідравлічні редуктори преміум-класу в лінійці продуктів:

Висока щільність крутного моменту: Забезпечує стабільний високий крутний момент у компактному корпусі. Підібрана гідравлічна система має стандартний безперервний робочий тиск 350 бар для всіх моделей;Удосконалений планетарний механізм і корпус: Оснащений оптимізованою 2/3/4-ступінчастою планетарною трансмісією та посиленими загартованими зубами шестерні та внутрішньою структурою зубчастого вінця, він досягає вищої механічної ефективності та стійкості до ударів і вібрації;Високо{0}}стабільна технологія зачеплення та ущільнення шестерень: точно оброблені набори передач зберігають стабільну ефективність зачеплення з автоматичною компенсацією зносу, зберігають чудову ефективність трансмісії під час-тривалої роботи та ефективно зменшують втрати потужності;Пристосованість до суворих умов: Здатність стабільно працювати під номінальним безперервним тиском і тривалим -великим навантаженням, пристосовуючись до широкого діапазону температур (-20 градусів ~ +45 градусів ) і частих змін навантаження. Він надійно працює на будівельній, гірничій, морській, дорожній і сільськогосподарській техніці в суворих умовах роботи, таких як пил, сольові бризки та сильна вібрація.

Q: Які відмінності між серіями GFT, GFT-N і GFT-W? Для якого обладнання вони підходять?

A: GFT і GFT-N – редуктори ходу із зовнішнім поворотним корпусом, спеціально розроблені для приводу ходу гусеничного обладнання, такого як екскаватори, гусеничні крани, дорожні катки, асфальтоукладальники, гусеничні машини для кар’єрних робіт і сільськогосподарська гусенична техніка. GFT-W — це редуктор лебідки, який використовує компактну конструкцію внутрішнього барабана для механізмів лебідки, широко використовується для вантажних кранів, портових кранів, морських палубних лебідок, обладнання для морських платформ і бурових установок.

Q: Чи можна використовувати серію GFT як пряму заміну оригінальних імпортних редукторів? Чи повністю збігаються розміри?

A: Так, він може служити прямою заміною оригінальних імпортних редукторів тих самих специфікацій. Усі стандартні моделі мають відповідність 1:1 щодо габаритних розмірів, монтажних фланців, отворів для болтів і параметрів шліців. Немає потреби в модифікаціях обладнання, що дозволяє легко складати та розбирати для обслуговування обладнання.

Q: Які типи гідравлічних двигунів можна поєднувати з редукторами GFT? Чи доступне фланцеве з'єднання?

A: Ця серія сумісна з кількома гідравлічними двигунами з фіксованим і змінним об’ємом, включаючи A2FE, A6VE, A10VE, A6VM і A2FM. Оснащений стандартними фланцевими інтерфейсами SAE, його можна монтувати безпосередньо на фланці-з гідравлічними двигунами без додаткових муфт чи опорних підшипників.

Q: Чи постачається серія GFT із багато-дисковим стоянковим гальмом? Як розрахувати гальмівний момент?

A: Більшість моделей обладнано багатодисковими стоянковими гальмами (лише для статичного, а не для динамічного гальмування) або додатковими багатодисковими-гальмами. Мінімальний гальмівний момент ходових редукторів дорівнює 1 вхідному моменту; мінімальний гальмівний момент редукторів лебідки GFT-W дорівнює 1,5-кратному вхідному крутному моменту.

Q: Чи можете ви налаштувати передавальне число, інтерфейс кріплення та інші спеціальні характеристики?

A: доступна повна настройка. Ми можемо налаштувати структуру 2/3/4-ступеневої трансмісії, передавальне число, вихідну форму, монтажні отвори, конфігурацію ущільнення та параметри гальма відповідно до вимог замовника, щоб адаптуватись до різних нестандартних систем гідравлічної трансмісії та інтегрованого обладнання.

Q: Яке мастило рекомендується для редукторів GFT? Які вимоги до щоденного обслуговування?

A: Рекомендуємо220# LS2 промислова трансмісійна оливаабоТрансмісійна олива Great Wall L-CDK220. Для щоденного обслуговування просто регулярно перевіряйте рівень масла, закручуйте болти та перевіряйте ненормальний шум. Перша заміна масла рекомендована після 150 годин роботи. У нормальних умовах роботи необхідна регулярна заміна масла, і не потрібно складного технічного обслуговування.

Q: Чому з редуктора тече масло? Як усунути несправність?

A: Витік масла зазвичай спричинений ослабленими болтами або старінням ущільнень. Спочатку повністю затягніть усі болти фланців корпусу. Якщо витік не зникає, ущільнювальні деталі зношені. Будь ласка, зв’яжіться з нами, щоб замінити оригінальні комплекти ущільнювачів і не розбирайте структуру редуктора в приватному порядку.

Q: Який гарантійний термін редукторів GFT?

A: Ми надаємоМіжнародна гарантія 12 місяцівпочинаючи з дати надходження товару. Протягом гарантійного терміну ми пропонуємо безкоштовні запасні частини та технічну підтримку для виходу з ладу продукту, спричиненого не-людськими пошкодженнями за нормальних робочих умов. Пошкодження, спричинені людською помилкою або неправильним використанням, не покриваються гарантією.

1. Редуктор ходу GFT

1.1 Загальна модель, вихідний крутний момент і передавальне число

1.2 Докладні технічні параметри

Моделі малого та середнього розміру

Моделі середнього та великого розміру

Моделі дуже великого розміру

1.3 Габаритні розміри, монтажні отвори та вага (одиниці: мм/кг)

Моделі середнього розміру

Дуже великий фланець і розміри інтерфейсу

1.4 GFT 2160 Редуктор ходу

Конструкція: 2-ступеневий планетарний редукторний механізм, вбудований поршневий двигун з перекидною пластиною

Конфігурація: Оснащений 2-швидкісним двигуном з автоматичним перемиканням передач

Робочий тиск: 350 бар

2. Редуктор ходу GFT-N

2.1 Технічні параметри

2.2 Габаритні розміри та вага (одиниці: мм / кг)

3. Редуктор лебідки GFT-W

3.1 Основні параметри моделі

3.2 Докладні технічні параметри

3.3 Габаритні розміри, інтерфейс і вага (одиниці: мм / кг)

3.4 Розміри заднього опорного підшипника (одиниці: мм)

4. Поворотний редуктор GFB

4.1 Загальний огляд параметрів

4.2 Докладні технічні параметри

4.3 Габаритні розміри та вага (одиниці: мм/кг)

4.4 Поворотний редуктор GFB 2160

Конструкція: 2-ступеневий планетарний редукторний механізм, вбудований поворотний двигун поворотної пластини

Максимальний вихідний крутний момент: 14500 Нм

Об'єм двигуна: 170 см³

Максимальний робочий тиск: 350 бар

Відповідний клас вантажопідйомності: 23 ~ 25 тонн

5. Підібрані гідравлічні двигуни

5.1 Гідравлічний двигун із фіксованим робочим об’ємом A2FE (одиниця: мм/кг)

5.2 Гідравлічний двигун із змінним робочим об’ємом A6VE (одиниця: мм)

5.3 Гідравлічний двигун зі змінним робочим об’ємом A10VE (одиниця: мм/кг)

5.4 Гідравлічний двигун зі змінним робочим об’ємом A6VM (одиниця: мм/кг)

5,5 A2FM Гідравлічний двигун зі змінним об’ємом (одиниця виміру: мм/кг)

6. Формули розрахунку та коефіцієнти мита

6.1 Формули розрахунку крутного моменту

Базовий вихідний момент: T2​=2F×Dw​​

Виправлений вихідний момент: T2K​=T2​×K Обмеження: T2K​ Менше або дорівнює T2​

Визначення:

T2​: вихідний крутний момент (Нм)

F: Перетягування однієї мотузки (N)

Dw​: максимальний діаметр обмотки (м)

T2K​: скоригований вихідний крутний момент (Нм)

K: Коефіцієнт робочого циклу

6.2 Правила щодо мінімального крутного моменту стоянкового гальма

Редуктор ходу GFT: мінімальний гальмівний момент=1 × вхідний крутний момент

Редуктор лебідки GFT-W: мінімальний гальмівний момент=1.5 × вхідний крутний момент

Поворотний редуктор GFB: мінімальний гальмівний момент=1.3 × вхідний крутний момент

6.3 Робочий цикл і коефіцієнт класу навантаження (K)

7. Параметри вибору

7.1 Редуктор ходу колісного типу

Тип обладнання, Вага обладнання, Кількість ведучих коліс, Загальна кількість коліс, Розмір маточини, Радіальне навантаження, Сила тяги, Осьове навантаження, Діаметр колеса, Радіус навантаження, Ширина колеса, Монтажна довжина, Макс. вихідний крутний момент, Макс. двигун, гідравлічний двигун із змінним робочим об’ємом, специфікація робочого об’єму, гальмівний клапан, без{1}}навантаження/параметри навантаження, річна потреба, спеціальні умови експлуатації

7.2 Редуктор ходу гусеничного типу

Тип обладнання, вага обладнання, загальне тягове зусилля, тип гусениці, діаметр кроку зірочки, ширина гусениці, радіальне навантаження, максимальний вихідний крутний момент, вихідна швидкість, робочий тиск, максимальний тиск у системі, передавальне число, максимальна швидкість ходу, модель двигуна, гальмівний клапан, співвідношення крутний момент/швидкість/цикл за типових робочих умов

7.3 Редуктор лебідки

Тип обладнання, Підйомне навантаження, Одиночна тяга троса, Швидкість канату, Діаметр троса, Тип канавки канату, Крок мотузки, Шари намотування, Діаметр намотування першого шару, Розмір фланця, Вихідний крутний момент, Вхідний крутний момент, Вхідна швидкість, Вихідна швидкість, Передаточне число, Робочий тиск, Максимальний вхідний потік, Модель двигуна, Гальмівний клапан, Собачка, Параметри відповідності барабана

7.4 Поворотний редуктор

Тип обладнання, Підйомне навантаження, Швидкість верхньої конструкції, Крутний момент верхньої конструкції, Передавальне відношення, Вхідний крутний момент/швидкість, Вихідний крутний момент/швидкість, Параметри шестерні (число зубів, модуль, ширина зуба, кут тиску), Специфікація шліца, гальмівний момент, Робочий тиск, Температура навколишнього середовища, Форма кріплення, Стандарт класифікаційного товариства, Річний попит, Особливі умови експлуатації

Коробка передач серії GFT застосовується у випадках заміни інженерних машин. Якщо вам потрібна заміна для інших моделей, будь ласка, надайте модель, тип, паспортну табличку та фактичні фотографії.
